随着轮胎产品开发力度的加大,轮胎模具设计工作量也不断加大,准确、快速地设计轮胎模具对轮胎企业来说十分重要。我公司利用CAXA自带的库操作来建立轮胎模具设计库,实现了模具设计参数化,大大提高了轮胎模具设计精度和效率。
1.轮胎模具的分类
根据使用情况,轮胎模具分为硫化罐模具、硫化机模具、内胎模具、垫带模具、水胎模具五大类。
2.模具图库的功能
1.改变传统的作图方法,去掉繁琐的作图过程,改为由 Excel 输入设计参数,并将这些参数作为CAXA的外部读入数据,在CAXA中自动生成模具加工图。
2.在Excel中输入的主要设计参数包括:轮胎参数、设计参数、装配参数、密封参数、定位参数、吊装参数以及其他参数。其中,轮胎参数由轮胎产品确定;装配参数、密封参数和定位参数对于固定的硫化设备来说为固定参数;设计参数为模
具设计参数,由模具的受力情况确定,部分设计参数可在Excel中利用建立的经验公式自动计算出来,吊装参数根据模具质量、胎坯质量、水胎(或胶囊)质量以及水胎(或胶囊)中水的质量确定。
3.Excel中模具尺寸数据相互关联,调整某一尺寸数据,其它相关的尺寸数据会自动调整,方便设计人员对图形的更改。
4.设计图输出自动化,图的输出比例可调整。
3.模具图库的建立
1.根据模具的分类,按1∶1的比例为每类模具作一套规范图。
2.在模具图上标注尺寸,建立模具结构框架。
3.在CAXA库操作中进行“图符定义”,对框架图进行定义,使其中的每个元素参数化。
4.输入图符个数,选择图符,确定每个图符的基点。
5.逐个给定对每个图符尺寸的变量名,并以此来定义元素,使尺寸参数化。
6.定义元素是用坐标来对图符中每条线段、圆弧等单个元素进行规定,坐标以尺寸变量名定义。
7.模具参数图建好后存储于图库中。
4.外部数据的输入
建立输入数据的Excel表,构建与CAXA互交数据的平台,使其能方便地进行数据交换。通过Excel表格输入数据,快捷地进行绘图操作。
5.水胎模具装配图库建立过程

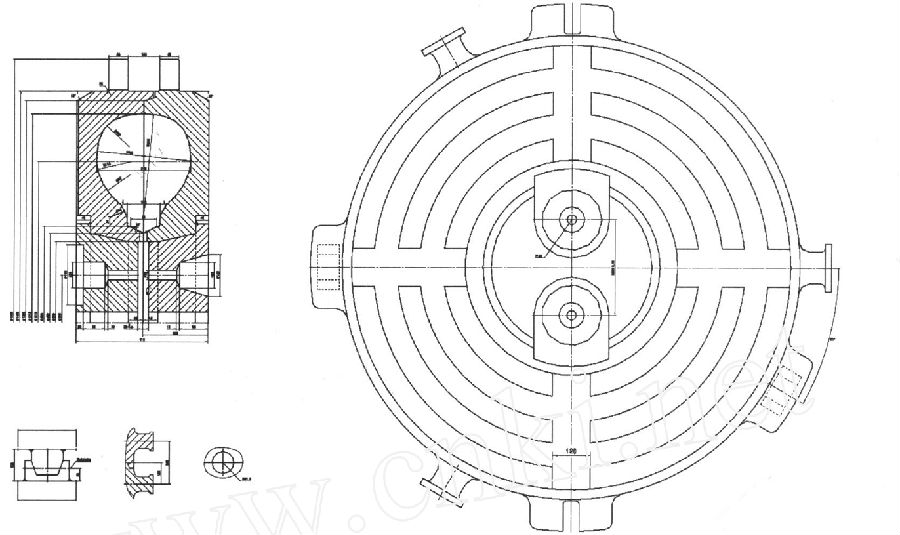

1.先作出1个规格的水胎模具图,如图1所示,图中尺寸为随意给出取整的数值,比例为1∶1。
2.打开库操作中的定义图符,先定义出图符数量,本图共有5个视图,需定义出5个图符,输入5后,分别为每个视图选取并定义基点,基点的选取要以方便为宜,例如侧视图取在圆心点上。

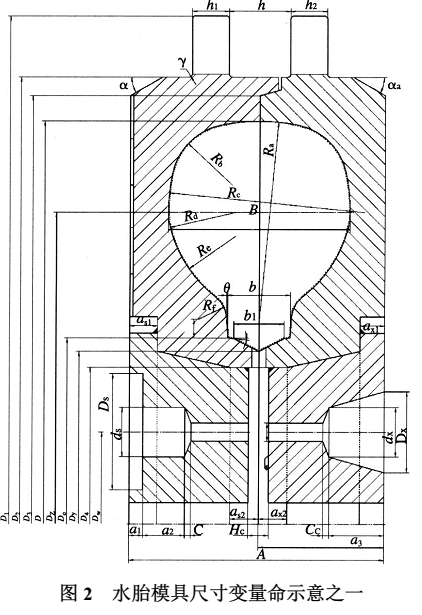

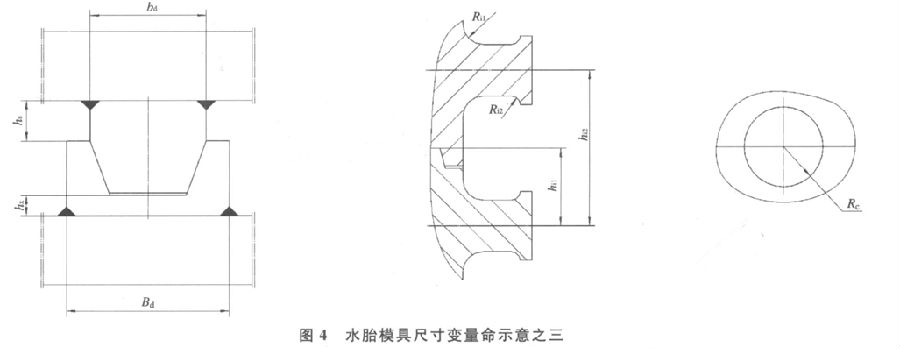

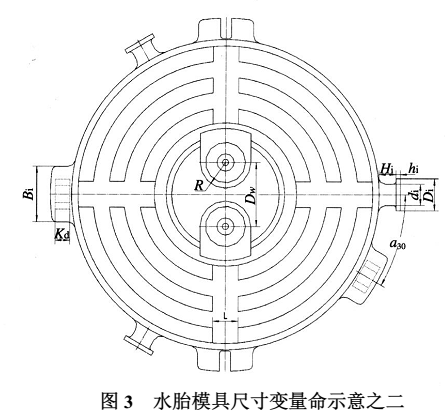

3.每个尺寸定义一个变量名,图2～4 示出各尺寸的变量名,变量命名以方便好记为前提。
4.各尺寸命名后,进行元素定义。
5.元素定义过程:元素定义时,给出线段起点和终点的座标,给出圆圆心坐标和半径,给出圆弧圆心坐标、半径以及起点和终点座标,这些座标均以变量名来定义,这样才能在给出变量具体数值后 ,自动生成带有要求尺寸的图。水胎模具图约有 900多个元素,每个元素需定义4个参数,即每张图需定义约4000个参数。有些元素过于复杂,需要加上中间变量使元素定义公式简化后,才能完成元素计算。
6.将定义好的图符存入图库,存入时可自行设置图符的类别、名称,也可对图符的属性进行定义。
6.轮胎模具设计库应用
1.建立输入数据的Excel表，构建出与CAXA互交数据的平台，通过Excel表输入数据，快捷的进行绘图操作。
2.在Excel表中输入数据，输入数据包括;轮胎参数、设计参数、装配参数、密封参数，定位参数、吊装参数以及其他参数。数据输完后,同工作表组中的装配表、上模表、下模表、定位块表可自动生成 。
3.将每个工作表另存为txt文件。
4.打开库操作,进行数据编辑,再打开读入外部数据指令,将装配表、上模表、下模表、定位块表等的txt文件一一读入到 CAXA 的数据库中。
5.打开库操作,提取图符,直接调用生成的图。
6.在生成图上注出配合、公差、粗糙度、图框、标题栏、明细表、技术要求等,即得到一套完整的模具设计图。
